概述

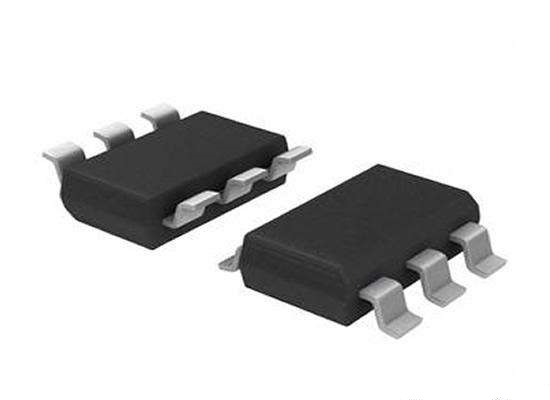

航佳HC4267H是一款性能優異的單節鋰離子電池恒流/恒壓線性充電器。HC4267H采用SOT23-6L封裝配合較少的外圍原件使其非常適用于便攜式產品，并且適合給USB電源以及適配器電源供電。
基于特殊的內部MOSFET架構以及防倒充電路，HC4267H不需要外接檢測電阻和隔離二極管。當外部環境溫度過高或者在大功率應用時，熱反饋可以調節充電電流以降低芯片溫度。充電電壓固定在4.24V，而充電電流則可以通過一個電阻器進行外部設置。當充電電流在達到最終浮充電壓之后降至設定值的1/10，芯片將終止充電循環。
當輸入電壓斷開時，HC4267H進入睡眠狀態，電池漏電流將降到1uA以下。HC4267H還可以被設置于停機模式，此時芯片靜態電流降至25uA。
HC4267H還包括其他特性：欠壓鎖定，溫度檢測，自動再充電和充電狀態標志。
特點
◆可編程使充電電流可達500mA
◆過壓保護電壓：6.5V（典型值）
◆ 輸入極限耐壓30V
◆不需要MOSFET，傳感電阻和阻塞二極管
◆小的尺寸實現對鋰離子電池的完全線形充電管理
◆恒電流/恒電壓運行和熱度調節使得電池管理效力最高，沒有熱度過高的危險
◆從USB接口管理單片鋰離子電池
◆充電截至精度：4.2V-1% ~ 4.2V＋2%
◆充電電流輸出監控
◆充電狀態指示標志
◆1/10充電電流終止
◆停止工作時提供25μA電流
◆2.9V涓流充電閾值電壓
◆ BAT輸入防反接保護
◆ 可 0V 激活
◆軟啟動限制浪涌電流電流
◆電池反接保護
◆電池欠壓保護可激活充電
◆通過外圍器件調節電池溫度，感應電池過熱后主動降電流來降低電池溫度。
應用
◆ 手機、PDA、MP3
◆ 藍牙應用
◆ 單節鋰電充電設備
