概述

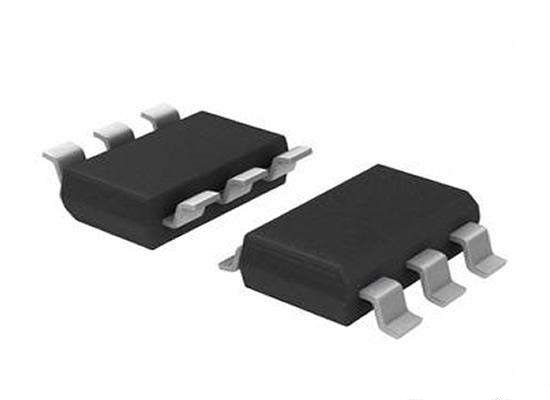

航佳HC4057是一款性能優異的單節鋰離子電池恒流/恒壓線性充電器。HC4057采用SOT23-6封裝配合較少的外圍原件 使其非常適用于便攜式產品，并且適合給USB電源以及適配器電源供電。
基于特殊的內部MOSFET架構以及防倒充電路，HC4057不需要外接檢測電阻和隔離二極管。當外部環境溫度過高 或者在大功率應用時，熱反饋可以調節充電電流以降低芯片溫度。充電電壓固定在4.24V，而充電電流則可以通過一個 電阻器進行外部設置。當充電電流在達到最終浮充電壓之后降至設定值的1/10，芯片將終止充電循環。
當輸入電壓斷開時，HC4057進入睡眠狀態，電池漏電流將降到1uA以下。HC4057可以被設置于停機模式，此時芯 片靜態電流降至25uA。
HC4057還包括其他特性：欠壓鎖定，自動再充電和兩個狀態引腳以顯示充電和充電終止。
特性
◆可編程充電電流500mA
◆無需外接MOSFET，檢測電阻以及隔離二極管
◆用于單節鋰電池、采用SOT23-6封裝的完整線性充電器
◆恒定電流/恒定電壓操作，并具有可在無過熱危險的情況下實現充電速率最大化的熱調節功能。
◆精度達到±1%的4.24V預充電電壓
◆用于電池電量檢測的充電電流監控器輸出
◆自動再充電
◆充電狀態雙輸出、無電池和故障狀態顯示
◆C/10充電終止
◆待機模式下的靜態電流為25uA
◆2.9V涓流充電
◆軟啟動限制浪涌電流
◆電池反接保護
◆電池欠壓保護可激活充電
應用范圍
◆移動電話、PDA
◆MP3、MP4播放器
◆充電器
◆數碼相機
◆電子詞典
◆藍牙、GPS導航儀
◆便攜式設備
